Kveikt á ljóstvisti

Í þessu verkefni tengjum við ljóstvist við micro:bit tölvu og stýrum því hvernig kviknar og slokknar á honum.

Tækjabúnaður

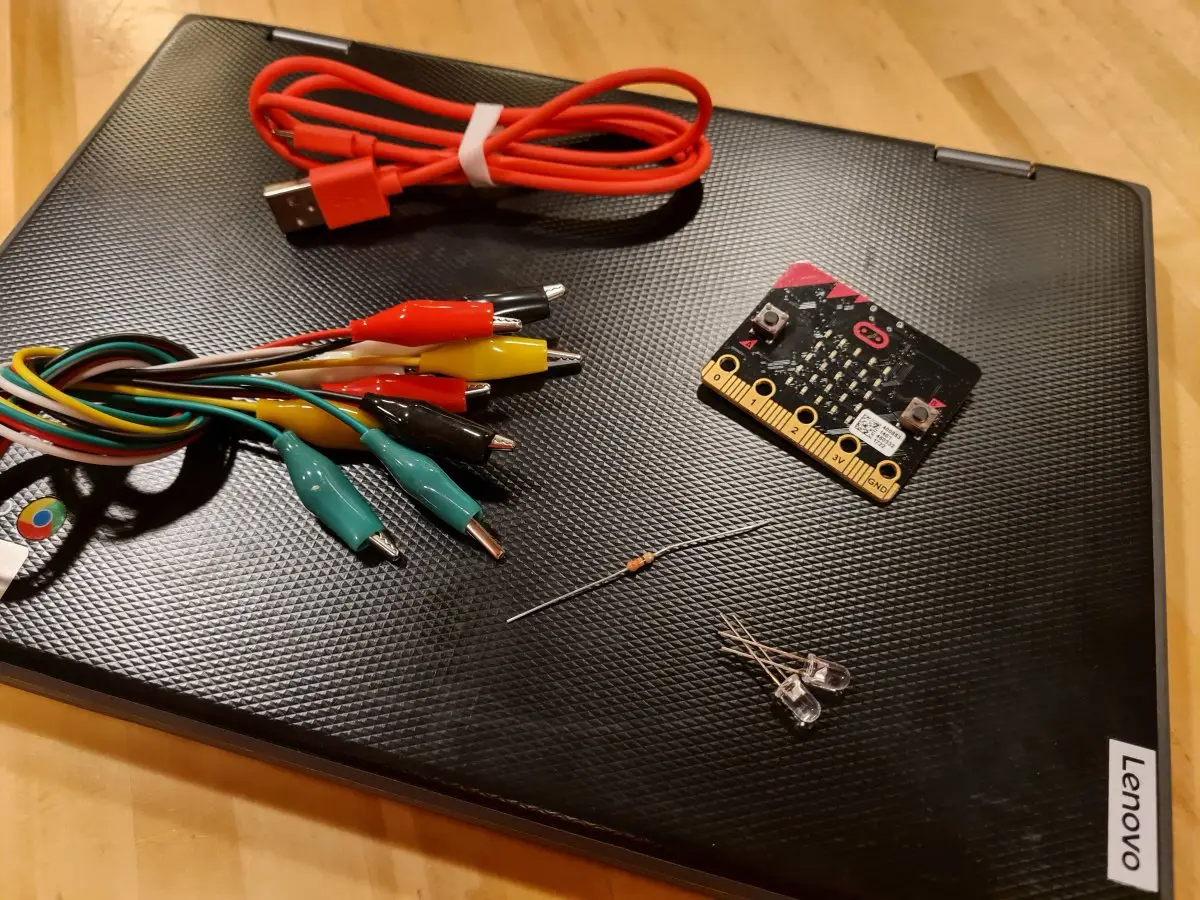

Microbit, ljóstvistar, viðnám og tengivírar
  • Tölvu með USB tengi
  • USB kapal með Micro-USB tengi sem passar í micro:bit tölvuna
  • Microbit tölvu
  • Krókódílatengi
  • Viðnám með gildi yfir 220 Ω; við höfum notað 300 og 330 Ω

Valkvæmt:

  • Rafhlaða eða orkubanki. Það er hægt að knýja micro:bit tölvuna af USB kaplinum, tengdum við tölvuna sem forritað er á, en hana má líka tengja við orkubanka eða rafhlöðupakka með tveimur 1,5 V rafhlöðum sem tengjast í JST tengið.

Framkvæmd

1

Tengdu ljóstvistinn og viðnámið eins og á myndinni hér að neðan.
Passaðu að lengri fótur ljóstvistsins sé tengdur við pinna P0 og sá stutti í gegnum viðnámið að jörðinni, merkt GND. Straumurinn flæðir frá P0 að GND en ljóstvisturinn hleypir bara straum aðra áttina í gegnum sig. Ef hann snýr öfugt kviknar ekki á honum.

2

Raðaðu saman forritinu eins og í annarri myndinni hér að neðan.
Þú finnur rauðu púslin í „Pinnar“ flokknum sem birtist þegar smellt er á „Krefjandi“, neðst í listanum yfir flokkana. Athugaðu að í „stafrænt skrifa“ púslinu merkir „0“ að það sé slökkt á pinnanum og „1“ að það sé kveikt.

3

Tengdu micro:bit tölvuna við tölvuna sem þú ert að skrifa forritið á og hladdu því niður á micro:bit-inn.
Ef þú þarft að rifja upp hvernig það er gert geturðu rennt í gegnum þessar leiðbeiningar.

Ljóstvistur og viðnám tengd við micro:bit

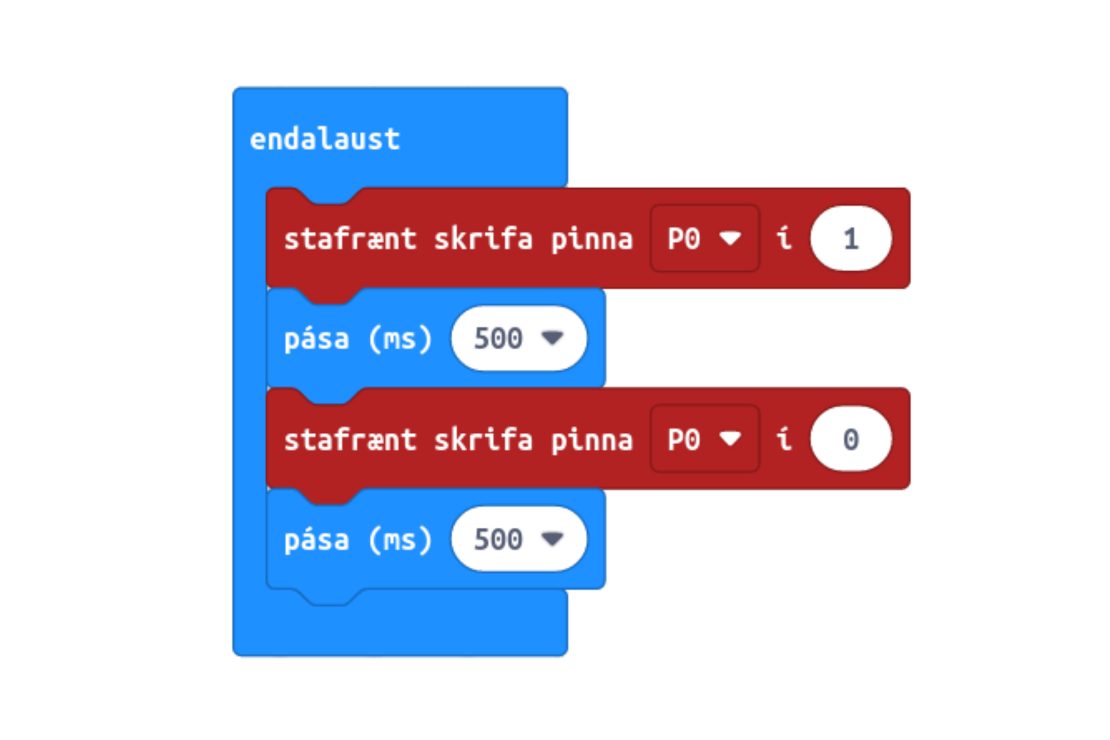

MakeCode forrit sem kveikir og slekkur á ljóstvisti

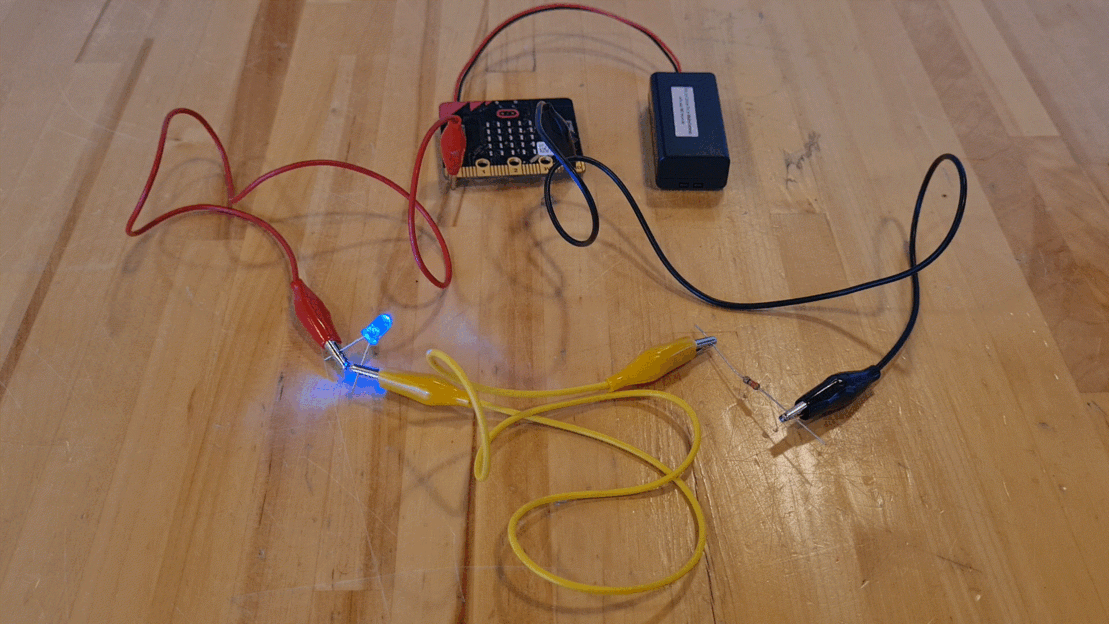

Ljóstvistur blikkar með micro:bit

Næstu skref

Það er auðvelt að bæta við fleiri ljóstvistum. Ef þú vilt hafa fleiri ljóstvista sem er líka stýrt af P0 geturðu hliðtengt þeim.

Ef þú vilt láta annan pinna stýra annarri peru tengirðu t.d. P1 við langa enda næsta ljóstvists og þann stutta við viðnámið.

Ljóstvistunum má líka stýra með atburðum. Þannig er hægt að kveikja eða slökkva á þeim með því að þrýsta á takkana, hrista eða halla micro:bit-inum, eða með snertirofa eða öðrum skynjara.

Ítarefni

Útprentanlegt leiðbeiningaspjald fyrir ljóstvist með micro:bit
Smelltu á myndina fyrir útprentanlegt A5 skjal með leiðbeiningunum.

Stutt leiðbeiningarspjald í A5 stærð er að finna með því að smella á myndina hér til hliðar.

Aðrar leiðbeiningar

Það er til talsvert af leiðbeiningum og verkefnum fyrir micro:bit tölvur á netinu. Á íslensku má þar nefna þetta verkefni frá Hansi Rúnari Snorrasyni:

Viðnámin

Samkvæmt upplýsingum frá micro:bit þarf að vera viðnám raðtengt við ljóstvista þar sem micro:bit pinnarnir eru ekki gefnir út fyrir að þola meiri straum en 5 mA. Pinnarnir geta gefið allt að 3,3 V spennu og ljóstvistarnir taka allt frá 2,2 V. Það gefur að viðnámið þarf að geta haldið spennufalli undir 1,1 V þannig að straumur fari ekki yfir 0,005 A:

1,1 V / 0,005 A = 220 Ω
